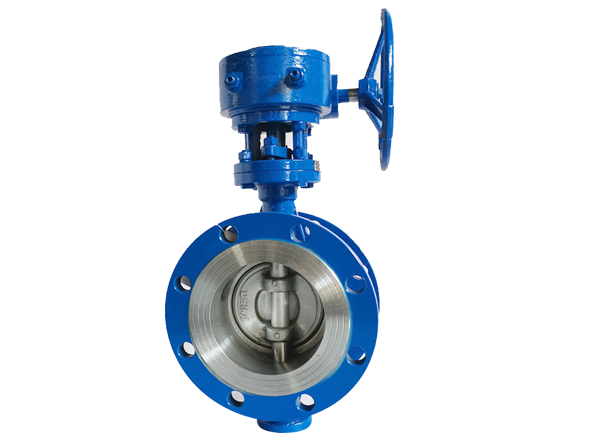

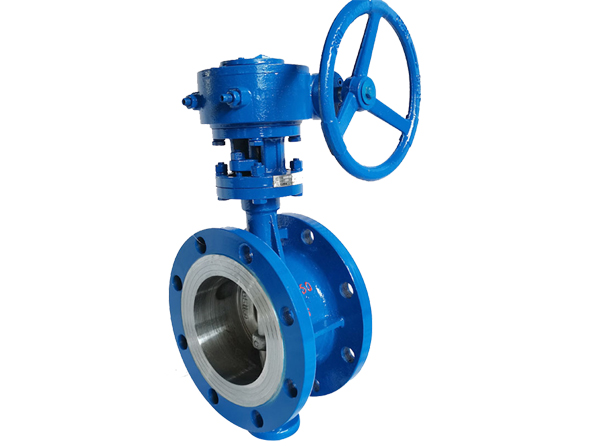

雙偏心法蘭蝶閥
法蘭式雙偏心蝶閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、對夾，結構形式可選用單偏心、中線式、雙偏心、三偏心，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN40～2000mm，材質可選用鑄鋼、不銹鋼。
雙偏心蝶閥產品概述：
研制的雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統(tǒng)供排水中，作為調節(jié)和截止使用。
產品詳情
雙偏心法蘭蝶閥特點：
1、法蘭式雙偏心蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有Xiao地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、雙偏心蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、法蘭式雙偏心蝶閥結構獨Te，操作靈活，省力，方便。
標準參數表：
公稱通徑 | 40mm~1200mm | |
法蘭標準 | ISO7005-2 1988 | |
工作壓力 | 1.6MPa | |
殼體試驗壓力 | 1.5 倍工作壓力 | |
密封試驗壓力 | 1.1 倍工作壓力 | |
工作溫度范圍 | NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC | |
允許長期使用溫度 | NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC | |
材料 | ( 見《可選材料表》部分 ) | |
結構尺寸 | ISO5752-88 | |
驅動型式 | 手柄 | 50mm~300mm |
蝸輪 | 50mm~1200mm | |
氣動 | 50mm~1200mm | |
電動 | 50mm~1200mm | |
表面處理 | 環(huán)氧聚酯涂料 、 尼龍 11 、 烤漆 | |
法蘭式雙偏心蝶閥標準規(guī)范：
項目名稱 | 采用標準 | 可選標準 |
設計制造驗收 | GB/T12238-1989 | ISO/DIN10631-91 |
閥門結構長度 | GB/T12221-1989 | ISO5752-88 |
閥門法蘭連接 | GB9113-1988 | ISO7005. 2 |
閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-87 |
閥門標志 | GB12220-1989 | ISO5209-87 |
驅動裝置連接 | GB12223-1989 | ISO/DIN5211-89 |
閥門供貨要求 | GB/T12252 | ———— |
注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準
